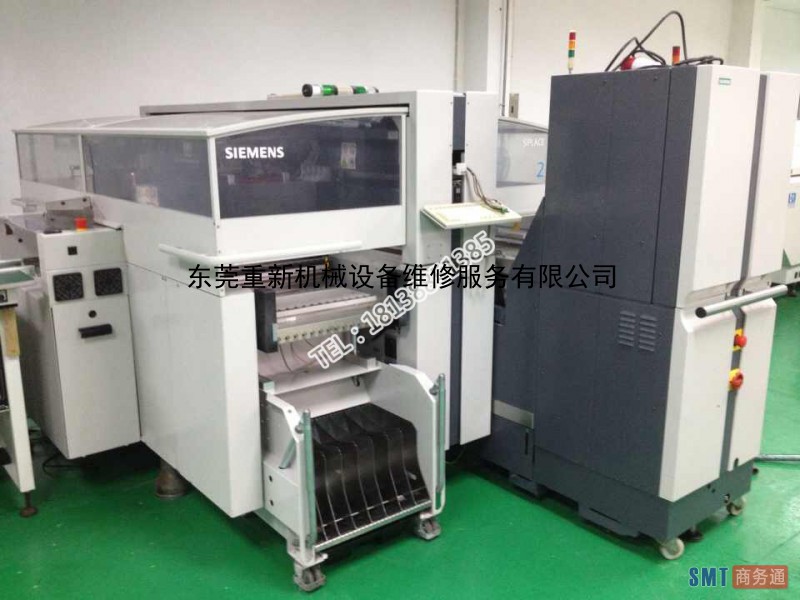

生产中西门子HF3二台  F5一台

西门子HF3贴片机  多功能贴片机
1.料站位：180
2.贴片头：3个X-Y轴悬臂
3.贴装头模块：贴装头区域1（2悬臂）:装备6吸嘴收集贴装头和/或12吸嘴收集贴装头
             贴装头区域2（1悬臂）:双贴装头或6吸嘴收集贴装头/或12吸嘴收集贴装头
4.生产年份：2004-2006年
5.贴装速度：40000pcs/H
6.贴装速率(理论值）
   贴装区域1     贴装区域2               贴装速率
    12C&P/12C&P      12C&P                 40400片/小时
    12C&P/12C&P       6C&P                 35700片/小时
    12C&P/12C&P     双贴装头                 30100片/小时
    12C&P/6C&P        6C&P                 29600片/小时
    12C&P/6C&P      双贴装头               24000片/小时
    6C&P/6C&P         6C&P                 27600片/小时
    6C&P/6C&P        双贴装头              22000片/小时
7.最高贴装精度（4sigma):吸嘴收集贴装头：60um
                     双贴装头:35um
                      IC贴装头:40um
8.PCB厚度0.3-4.5毫米（要求较厚的多氯联苯）
9.可贴PCB的大小：
        在单轨道时：PCB从50mmx 50mm到450mmx 508mm；
                          50mm x 80mm到610mmx508mm（“长板”选项）
        在双轨道时：PCB从50 x 50mm到450mmx 250mm
                          50 x 80mm到610mmx250mm（“长板”选项）
10.可贴装的元件范围：
 从最小的0201甚或01005芯片一直到倒装芯片、CCGAs和重100克、85 x 85/125 x 10mm  大小的异型元件
11.功率：6.5KW
12.压缩空气要求：5.5~10bar, 550Nl/min,管径3/4"
13.操作系统：Windows / RMOS

---------------------------------我是神奇的分割线--------------------------------

西门子贴片机F5 多功能贴片机

产年份：2000年

基板尺寸(mm) 单轨 50mm X W 50mm to 508mm X 460mm
             双轨 50mm X W 50mm to 5460mm X 216mm
贴片速度 11000 cph(12吸嘴IC头) + 8500 cph(6吸嘴IC头)

贴装精度：0.075mm

贴片范围：0603-55X55mm(max.)
搭载料架：118 （带托盘）
