品牌:美陆MRTEC AOI
类型:离线桌面式
PCB厚度:0.5 ~ 3 mm
PCB大小:50 x 50 ~ 510 x 400 mm
起订:1台
供应:100台
发货:3天内

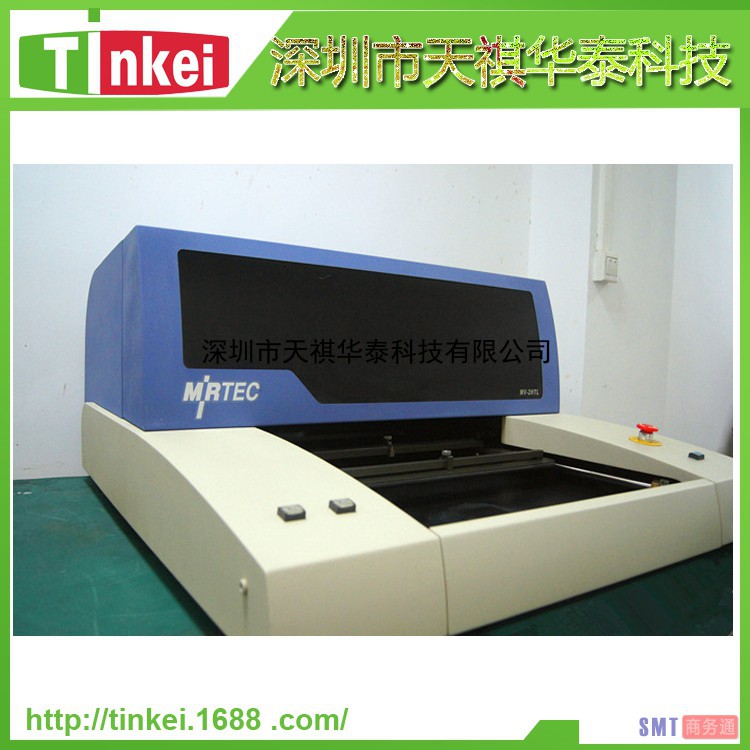

² 桌式光学测试仪是在PCB生产线上把SMD零件贴装以后，或者焊锡过后，自动地检测零件的贴装状态和焊锡状态，测出不良，另外，提供了在生产工程上的各种统计资料，可正确地了解不良的原因及内容，从而提高生产效率。
² 最新的彩色翘脚检测功能
² 检测IC Package翘脚不良的功能(Intelli-3DBeam)-选项
² 分割照明功能
² 简便/快速的编程功能
² 生产性/高品质最大化功能
|
设备规格参数： |
|
|
PCB大小 |
50 x 50 ~ 510 x 400 mm |
|
PCB厚度 |
0.5 ~ 3 mm * |
|
视觉范围 |
24.1 x 20.1 mm / |
|
分辩率 |
9.8μm/pixel |
|
检查速度 |
2,028/sec (0.24sec/frame) |
|
可检测的最小元件 |
0402 Chip / 0.3 Pitch IC (mm) |
|
检查项目 |
元件翘起，引脚翘起，Bridge,飞件，多锡，少锡，未锡，缺件，偏位，偏移，极性反，Manhattan/TombStone ,翻贴，错件，Pad Scratch,锡球，异物，QFP/BGAPackage等 |
|
主相机像数 |
5 Mega 2,456 x 2,058 Pixels |
|
相机像数 |
5 Mega 2,592 x 1,944 Pixels / 4 set |
|
机器启动方式 |
Closed Loop Stepping System |
|
照明 |
3 Layer LED (Horizontal, Vertical, Coaxial), Quad Angle Lighting System, User defined settings |
|
Laser Sensor |
Z-Height Repeating Measurement Accuracy: ±20(Resolution: 15/point) |
|
电脑配置 |
Intel® Core™ 2 Duo, 19" LCD Monitor, Windows XP Professional |
|
电源 |
单相AC 85~264V, 50/60Hz |
|
使用环境 |
温度: 0~40℃,湿度: 30~80% RH |
|
外观尺寸 |
975(W) x 1,200(D) x 655(H) mm |
|
重量 |
110 Kg |
