品牌:termway泰姆瑞
贴装速度:22000
贴装精度:0201,01005
贴装头数:8
起订:1台
供应:100台
发货:3天内
发送询价

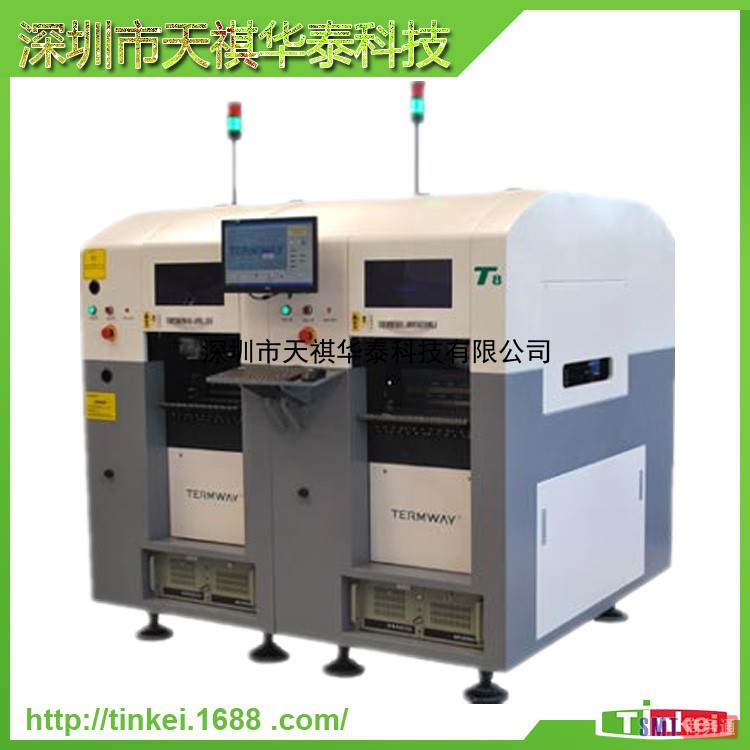

| 加工定制 | 否 | 品牌 | 泰姆瑞贴片机 | 型号 | T8 |
| 自动手动 | 自动 | 贴片速度 | 28000（粒/小时） | 分辨度 | ±0.001（mm） |
| 喂料器数目 | MAX104种GFTA-08S喂料器+4种IC | 电源 | 220v，50Hz，4kw（V） | 重量 | 1692（kg） |
| 规格 | 台 |
- T8最小贴装01005的元器件。
- T8最大贴装120*90MM(选配)。
- T8可以最多可以贴装104种元器件(仅8MM)
- IC盘最多可以放置4个。
- T8通过模块化设计，可以轻松通过电梯上楼，不需要拆墙砸窗户上楼。
|
1 |
贴片头数量 |
8组贴片头 |
|
2 |
贴装面积 |
50mm×50mm～350mm×350mm（一次进板） |
|
3 |
Z轴最大移动范围 |
30mm |
|
4 |
实际最大贴片速度 |
15000cph |
|
5 |
理论最大贴片速度 |
22000cph |
|
6 |
运动系统 |
X轴采用直线电机+光栅尺定位 Y轴采用伺服电机驱动器+研磨滚珠丝杠+光栅尺 |
|
7 |
XY轴分辨精度 |
±0.001mm |
|
8 |
重复贴片精度 |
±0.015mm |
|
9 |

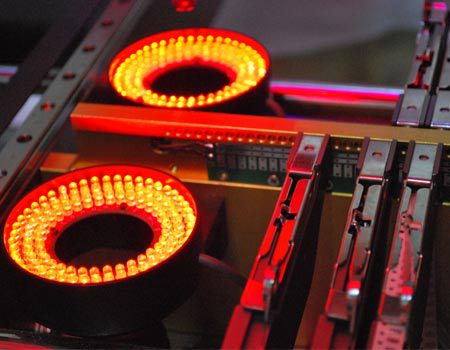

对位方式 |
视觉对位 |
|
10 |
可以贴装元器件 |
最小01005—38*38*8.5mm(48*48选配) |
|
11 |
编程方式 |
万能数据自动/导入影像学习/键盘输入 |
|
12 |
原件种类 |
MAX104种GFTA-08S喂料器+4种IC |
|
13 |
喂料器数量 |
1.MAX104种GFTA-08S喂料器； |
|
14 |
IC盘数目 |
最多放4个 |
|
15 |
操作系统 |
WINDOWS XP |
|
16 |
压缩空气 |
80psi（0.5Mpa，气体流量80L/M |
|
17 |
电源 |
220v，50Hz，4kw |
|
18 |
重量 |
1692kg |
|
19 |
外形体积 |
1685（L)×1550(W)×1440(H) |
