大功率LED固晶锡膏说明
一、产品合金
GD-1000 系列（SAC305X，SAC305）
二、产品特性
1. 高导热、导电性能，SAC305X和SAC305合金导热系数为54W/M·K左右。
2. 粘结强度远大于银胶，工作时间长。
3. 触变性好，具有固晶及点胶所需合适的粘度，分散性好。
4. 残留物极少，将固晶后的LED底座置于40℃恒温箱中240小时后，残留物及底座金属不变色，且不影响LED的发光效果。
5. 锡膏采用超微粉径，能有效满足25-75 mil范围大功率晶片的焊接，尺寸越大的晶片固晶操作越容易实现。
6. 回流共晶固化或箱式恒温固化，走回流焊接曲线，更利于芯片焊接的平整性。
7. 固晶锡膏的成本远远低于银胶和Au80Sn20合金，且固晶过程节约能耗。
三、产品材料及性能
1.未固化时性能
|
项目
|
指标
|
备注
|
|
主要成分
|
超微锡粉、助焊剂
|
|
|
黏度（25℃）
|
10000cps
|
Brookfield@10rpm
|
|
18-50pa.s
|
MALCOM@10rpm
|
|
|
比重
|
4
|
比重瓶
|
|
触变指数
|
4.0
|
3rpm时黏度
|
|
保质期
|
3个月
|
2-10℃
|
2.固化后性能
|
熔点（℃）
|
217
|
SAC305
|
|
217-230
|
SAC305X
|
|
|
热膨胀系数
|
30ppm/℃
|
|
|
导热系数
|
55-59
|
W/M·K
|
|
电阻率
|
13
|
25℃/Μω·cm
|
|
剪切拉伸强度
|
27N/mm2
|
20℃
|
|
17 N/mm2
|
100℃
|
|
|
抗拉强度
|
35-49
|
Mpa
|
|
离子含量
|
Cl-<50ppm
|
JIS Z3197(1999)
ATM-0007
|
|
Br-<50ppm
|
||
|
Na+<30ppm
|
||
|
K+<10ppm
|
||
|
硬度
|
15
|
HV
|
|
热失重（%）
|
0.06
|
300℃
|
|
0.08
|
400℃
|
四、包装规格及储存

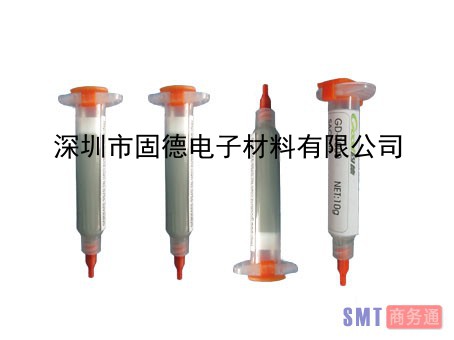

1.针筒装包装：5cc/10g每支，或者根据客户使用条件和要求进行包装。另外为适应客户对粘度的不同要求，每个样品和每批次出货中附有一支专用的稀释剂。
2.标签上标有厂名、产品名称、型号、生产批号、保质期、重量。
3.请在以下条件密封保存：
温度：2-10℃
相对湿度：35-70%
五、使用方法
1.使用前，将固晶锡膏置于室温（25℃左右），回温1小时。
2.使用时，一定要避免容器外有水滴浸入锡膏中，混入水汽将影响其特性。
3.锡膏为状物质，表面容易因溶剂挥发而干燥，因此在开盖后，建议尽量缩短在空气中暴露的时间，如果针筒中锡膏不能一次性使用完全，请将针筒剩下的锡膏按要求冷藏。
4.固晶设备可以是点胶机，也可用固晶机。点胶工艺与银胶相同，可根据晶片大小和点胶速度选择合适的针头和气压。
5.根据客户的使用习惯和要求，如果锡膏粘度较大，可以在锡膏中适当的分次加入专用的稀释剂，搅拌均匀后再固晶；固晶锡膏含有极少量可挥发性的溶剂，如果因固晶时间过长而导致锡膏粘度变大，也可以加入适当的稀释剂，搅拌均匀后再固晶。
