品牌:宏诚光学
外形尺寸:530MM*30MM*5MM
图形精度:0.001mm （标准恒温20±0.5℃）
项目服务:可按客户要求定制产品
起订:1件
供应:5000件
发货:3天内
发送询价

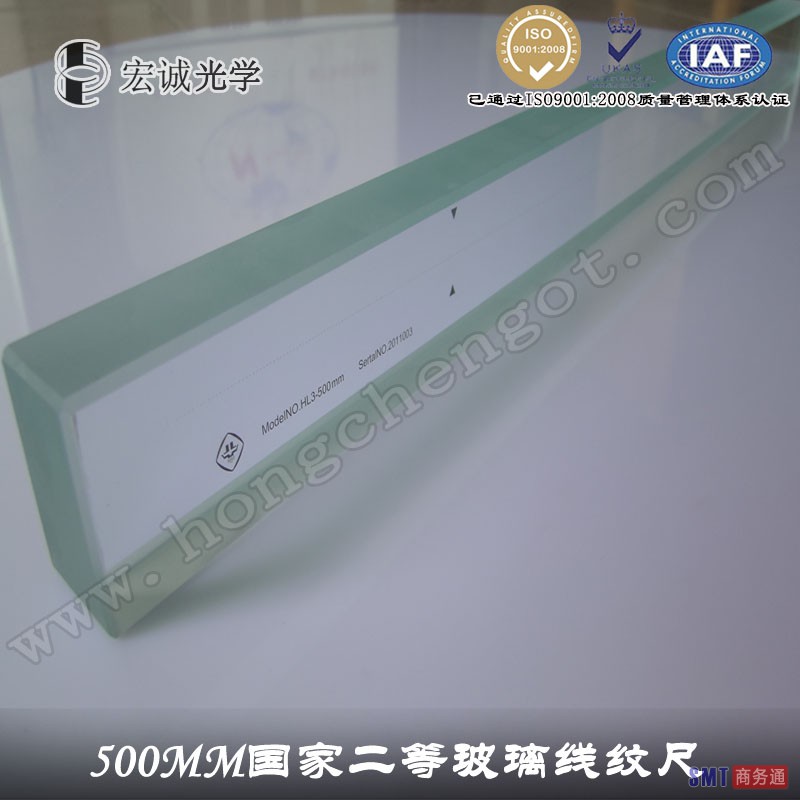

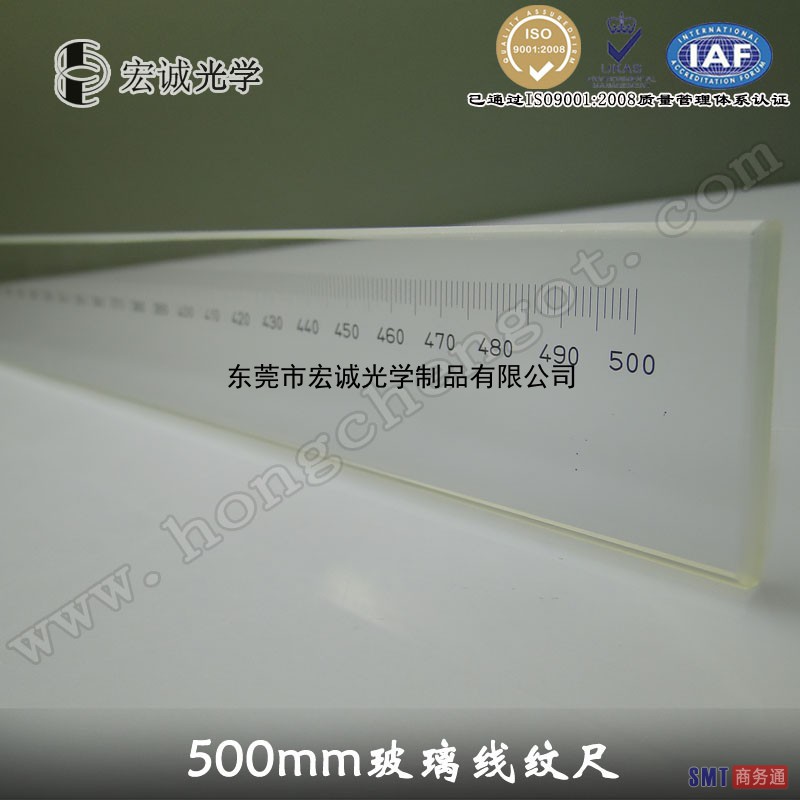

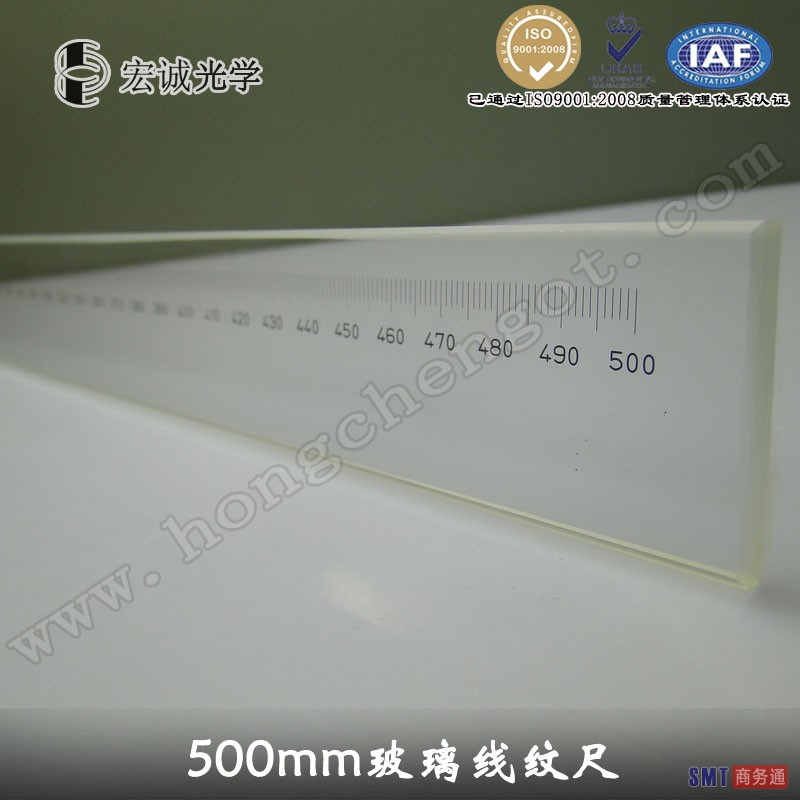

宏诚高精度500mm微米级别光学玻璃刻度尺
应用领域
产品型号：HBL01-500-1
外形尺寸：530MM*30MM*5MM 【有薄尺5mm，10mm和厚尺20mm，根据客户需求】
分格数值：1mm
图形精度：0.001mm-0.005mm （标准恒温20±0.5℃）
常规规格：
|
规格型号
|
长（mm） | 宽（mm） | 厚（mm） | 分格值 | 精度(μm) |
| HBL01—100 | 130 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 |
| HBL01—200 | 230 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 |
| HBL01—300 | 330 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 |
| HBL01—400 | 430 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 |
| HBL01—500 | 530 | 30 | 5 | 0.1mm,0.5mm,1mm | 1 |
| HBL01—600 | 630 | 30 | 5 | 1mm | 3 |
| HBL01—700 | 730 | 30 | 5 | 1mm | 3 |
| HBL01—800 | 830 | 30 | 5 | 1mm | 5—8 |
| HBL01—1000 | 1030 | 30 | 5 | 1mm | 8—10 |
以上规格为常用规格，其他型号可以定做。
国家级别线纹尺参数：
|
规格型号
|
长（mm） | 宽（mm） | 厚（mm） | 分格值 | 精度(μm) |
| HBL01—10 | 13 | 30 | 5 | 0.01mm | 1 |
| HBL01—100 | 130 | 30 | 10 | 1mm | 1 |
| HBL01—200 | 230 | 30 | 10 | 1mm | 1.5 |
| HBL01—300 | 330 | 30 | 15 | 1mm | 2.5 |
| HBL01—400 | 430 | 30 | 15 | 1mm | 3 |
| HBL01—500 | 530 | 30—35 | 15—25 | 1mm | 3.5 |
应用领域
工作线纹尺用于比长仪、测长机、万能工具显微镜、万能测量机等长度测量工具中作为测量校准光学部件；在坐标镗床、坐标磨床等精密机床中作为定位元件线纹尺用于测量或定位时,要和读数显微镜、光学读数头或光电显微镜等配套使用。其中工具显微镜所用的线纹尺膜面向下，刻线在尺子的背面。
