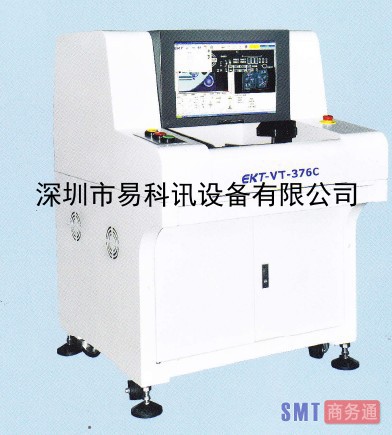

品牌:EKT-VT-376C
起订:11
供应:1001
发货:3天内
发送询价
产品说明：
一．产品特点：
● 高清晰度图像
● 适用于0201 chip的检查能力
● 具备1005 chip检查的升级空间
● AC伺服电机系统
● 精密研磨滚珠丝杆
● 符合人体工学设计
● 22英寸16：10宽屏液晶显示器
● 支持CAD、Excel、Txt多种格式头文件导入
● 符合CE安全标准
二．设备技术参数
|
适用制程 |
SMT锡膏印刷后及回流焊前后电路板检查、可同时检测PCB双面，可同时检测多个PCB |
|
PCB基板尺寸 |
25*25mm-380*480mm |
|
PCB基板厚度 |
0.5-2.5mm |
|
PCB零件高度 |
上方：?35mm、下方: ?70mm |
|
检查项目 |
缺件、多件、锡球、侧立、立碑、反贴、极反、错件、坏件、梅连、虚焊、无焊锡、少焊锡、多焊锡、元件浮起、IC引脚浮起、IC引脚弯曲 |
|
摄像系统 |
130万像素全彩色高速数字CCD相机 |
|
照明系统 |
三通道RGB光源 |
|
分辩率 |
15un（FOV尺寸：10.5mm*1.5mm） |
|
检测方法 |
彩色运算、?色提取、灰阶运算、图像对比等 |
|
X/Y驱动系统 |
交流伺服电机+精密研磨滚珠丝杆 |
|
夹板方式 |
自动夹具 |
|
定位精度 |
?15um |
|
移动速度 |
700mm/s（MAX） |
|
轨道调整 |
手动 |
|
操作系统 |
Windows 2000 |
|
界面语言 |
中、英文可选界面 |
|
检测结果输出 |
基板ID、基板名称、元件名称、缺陷名称、缺陷图片 |
|
电源规格 |
AC220±10%、50/60HZ、1KW |
|
环境温度 |
-10～40℃ |
|
环境湿度 |
20～90%RH（无凝霜） |
|
外形尺寸 |
940*860*1220mm |
