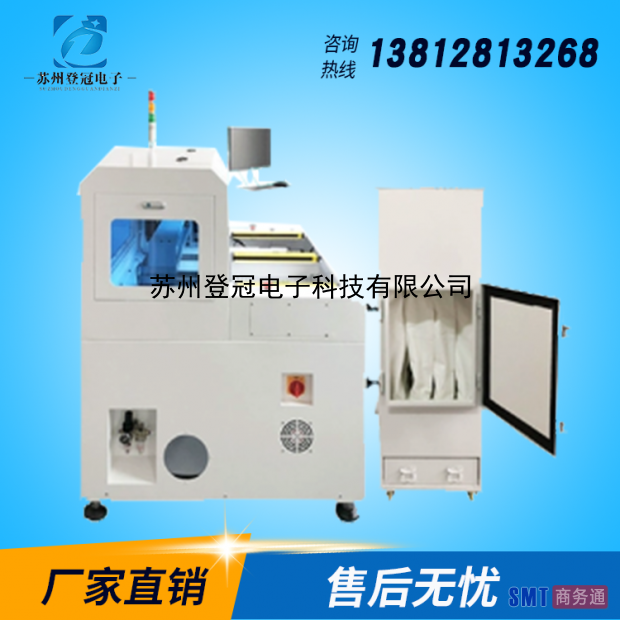

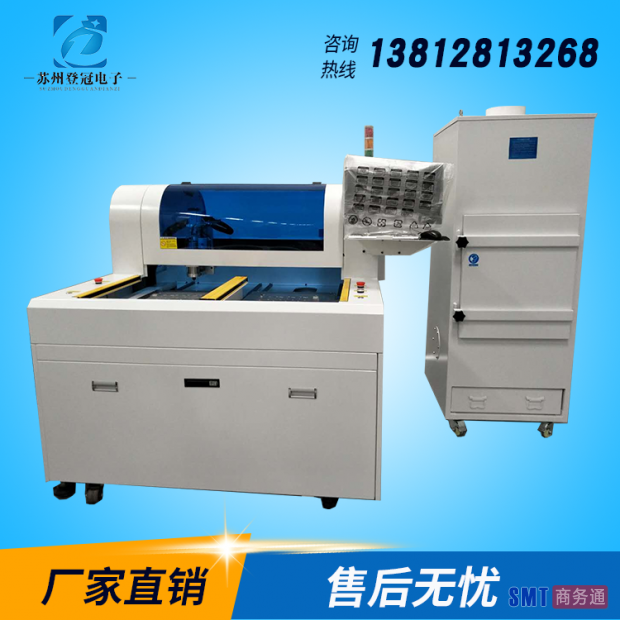

品牌:DG
分板最大尺寸:350mm*400mm（双工作台面）
板的定位方式:治具定位、万能顶针定位、视觉校正
设备尺寸:1150mm x 1250mm x 1325mm
起订:1台
供应:50台
发货:3天内
一、机器设备清单(配置)
|
I. Hardware（硬件） |
|
|
主轴 |
星晨主轴及四方变频器系列（可选配德国、日本主轴） |
|
CCD |
Daxiang 540TVL系列系列工业相机 |
|
镜头 |
CCTVLENS EX2C |
|
丝杆 |
台湾TBI研磨精密滚珠丝杆 |
|
导轨 |
台湾TBI直线加宽导轨 |
|
伺服电机 |
Panasonic MINAS –A6系列 |
|
I/O控制卡 |
ADT PCI-850 |
|
运动控制卡 |
ADT PCI-850 |
|
转接卡 |
ADT型 |
|
工控主机 |
机箱（久银工控）主板（华硕）固态硬盘 内存2GB 2CPU 2.0G |
|
显示器 |
DELL液晶LCD19"显示器 |
|
机器轴数 |
X轴、Y1轴、Y2轴、Z轴 |
二、机器性能指标
|
Overall（概述） |
|
|
设备尺寸 |
1150mm x 1250mm x 1325mm |
|
重量 |
750KG |
|
底脚可调高度 |
60~110mm |
|
Manipulator |
|
|
操纵马达类型 |
Panasonic MINAS A6系列 |
|
操纵马达重复精度 |
0.001mm |
|
最大行程范围 |
870mm*450mm*50mm |
|
Work station（工作台） |
|
|
板的定位方式 |
治具定位、万能顶针定位、视觉校正 |
|
进出板方式 |
左右工作台丝杆、导轨、伺服电机传动 |
|
分板最大尺寸 |
350mm*400mm（双工作台面） |
|
板最大厚度 |
5mm |
|
Fixturing（夹具） |
|
|
刚性夹具 |
客户订制防静电治具 |
|
上端夹紧 |
采用孔定位方式 |
|
Spindle Motor(主轴) |
|
|
功率 |
400W |
|
最大转速 |
40000rpm/min |
|
冷却方式 |
自然冷却方式 |
|
更换工具方式 |
专用扳手更换 |
|
Routing capability |
|
|
最大切割速度 |
100mm/s |
|
最大移动速度 |
3000mm/s |
|
切割重复精度 |
0.025mm |
|
Vacuum System |
|
|
过滤系统功率 |
2.2KW380V电机 |
|
过滤器 |
立式 |
|
Utilities |
|
|
Power（功率） |
4.5KW AC380V |
|
Air supply（气压） |
4-6KG/cm2 |
|
Programming（程序） |
|
|
编程方式 |
在线编程 |
|
编辑功能 |
直线、斜线、圆孤、圆 |
三、高速吸尘器参数
|
过滤器 |
立式箱体 |
|
集尘箱尺寸 |
730mm×640mm×1700mm |
|
电压功率 |
AC380V 50HZ，2.2KW、3HP |
|
噪音 |
75db以下 |
|
入风口\出风口尺寸 |
6寸\8寸 |
|
电源线 |
5X2.52 |
|
高密过滤袋 |
16PCS |
四、机器安装要求
1. 分板机电源要求：AC380V (主机)4.8KW/9A+（吸尘器）2.2KW/4.7A
2．三相五线：A相 B相 C相 零线(N) 地线(PE) 电源线4mm2 以上
3. 气压要求：4-6 kg/cm²
4. 机台摆放空间：机台后边要离墙面需预留80-100CM的维修保养距离，左右两边需预留50-80CM的维修保养距离.
5. 治具要求：总高度为37MM，分为底框+治具，底框长宽为：430MM×380MM，底框安装孔为正方形360×360MM
欢迎来电咨询洽谈：13812813268//VX同号
