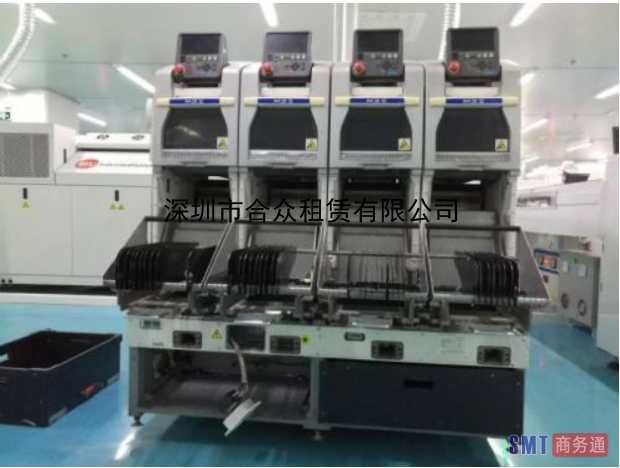

富士贴片机NXT-M3III

 贴装精度/涂敷位置精度（基准定位点基准）：*贴装精度是在本公司条件下的测定结果。

H24G：±0.025mm(标准模式)/±0.038mm(生产优先模式)(3σ)cpk?1.00

V12/H12HS：±0.038(±0.050)mm(3σ)cpk?1.00

H04S/H04SF：±0.040mm(3σ)cpk?1.00

H08/H04：±0.050mm(3σ)cpk?1.00

H02/H01/G04：±0.030mm(3σ)cpk?1.00

H02F/G04F：±0.025mm(3σ)cpk?1.00

GL：±0.100mm(3σ)cpk?1.00



产能：*产能的数值是在本公司条件下的测定结果。

H24G：37,500(生产优先模式)/35,000(标准模式)cph

V12：26,000cph

H12HS：24,500cph

H08：11,500cph

H04：6,500cph

H04S：9,500cph

H04SF：10,500cph

H02：5,500cph

H02F：6,700cph

H01：4,200cph

G04：7,500cph

G04F：7,500cph

??象元件：

H24G：0201～5mm×5mm  高度：最大2.0mm

V12/H12HS：0402～7.5mm×7.5mm  高度：最大3.0mm

H08M：0603～45mm×45mm  高度：最大13.0mm

H08：0402～12mm×12mm  高度：最大6.5mm

H04：1608～38mm×38mm  高度：最大9.5mm

H04S/H04SF：1608～38mm×38mm  高度：最大6.5mm

H02/H02F/H01/0F：1608～74mm×74mm（32mm×180mm）  高度：最大25.4mm

G04/G04F：0402～15mm×15mm  高度：最大6.5mm

吸嘴数量：12

产能（cph）：25,000元件有无确认功能ON:24,000

??象元件尺寸（mm）：0402～7.5×7.5高度：最大3.0mm

贴装精度(以基准定位点为基准)：±0.038（±0.050）mm（3σ）cpk?1.00

*±0.038mm是在敝公司最佳条件下的矩形芯片元件实装（高精度调整）结果。

吸嘴数量：4

产能（cph）：11,000

??象元件尺寸（mm）：1608～15×15高度：最大6.5mm

贴装精度(以基准定位点为基准)：±0.040mm（3σ）cpk?1.00



能供料器：对应4･8･12･16･24･32･44･56･72･88･104mm宽度料??/p>

管?供料器：４?元件宽?15mm(6?料管宽?18mm),15?元件宽?32mm(18?料管宽?36mm)

料盘?g元：对应料盘尺寸135.9×322.6mm(JEDEC规格)(料盘?g元-M),276×330mm(料盘?g元-LT),143×330mm(料盘?g元-LTC)



料盘供料器、PCUII（供料托架更换?g元）、MCU(模组更换?g元)、管理电脑置放台、FUJICAMXAdapter　、Fujitrax

富士贴片机NXT-M3III产品特点：



1、提高了生产率。

通过高速化的XY机械手和料带供料器以及使用新研发的相机「Fixed On-the-fly camera」，可以提高包括从小型元件到大型异形元件等所有元件的贴装能力。

此外，使用新型高速工作头「H24工作头」后，每个模组的元件贴装能力高达35,000CPH*，比NXT II提高了约35%。
