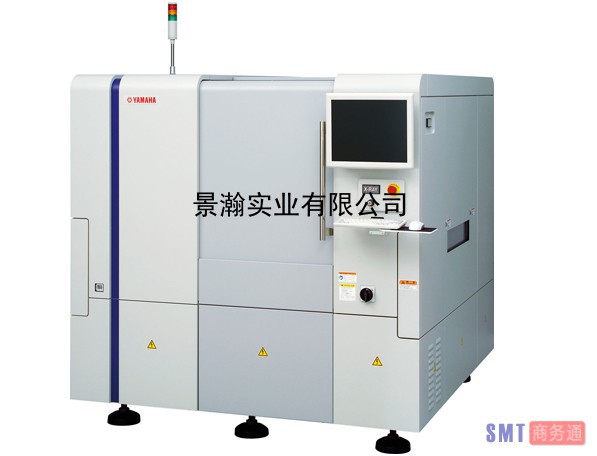

3D-X射线检查机采用平面切片图像进行检查，是在生产线内检查所有车用电装产品的最佳选择
管电压切换式
家电110kV、移动设备70kV
家电110kV、移动设备70kV
X射线探测器可从TypeHD(广角、高速型)中选择、TypeHB(耐用型)
标准配置X射线、光学、红外线、激光高度感应器的混合式检查机拥有高度的检查可靠性.
基本规格
|
YSI-X
|
??象基板
尺寸 L100 × W50 ～ L560 × W460mm
贴装后的元件高度 上面40mm、下面80mm (生产线上使用时为40mm)
翘曲度 2.0 mm 以下
重量 2.0kg 以下
X射线检查 TypeHD TypeHB
X射探测器 FOS平板式
高速型 直接转换式
耐用型
高速型 直接转换式
耐用型
分辨率 7～54μm 18～54μm
最大视野 62 × 78mm 52 × 45mm
检查速度 2D-X 93.7㎠/sec 24.0㎠/sec
检查速度 3D-X 15.5㎠/sec 4.0㎠/sec
方式 采用X射线CT进行三维断层检查
X射线源 微焦点密封管
管电压 最大 130KV
检查区域
(基板中央部) 3D： L510 × W460 mm、2D： L560 × W460 mm
(基板中央部) 3D： L510 × W460 mm、2D： L560 × W460 mm
光学检查
检查速度 0.4 秒 / 视野
分辨率 10µm / 19µm
照明 3层圆顶照明、上层R･G･B･红外线、中层R･G･B、下层R･G･B
摄像系统 数码彩色相机、远心镜头
检查区域 L560 × W460 mm
激光检查
分辨率 / 方式 5µm (高度方向) / 采用通过激光光束进行三角法测量的测距传感器
检查区域
(基板中央部) L510 × W360 mm
(基板中央部) L510 × W360 mm
X射线泄漏量 0.2 µSv/h 以下
电源规格 / 三相 AC 200/208/220/240/380/400/416V ±10% 50/60 Hz / 0.4MPa以上
外形尺寸 / 重量 L1,710 × D1,883 × H1,705mm（突起部除外）/ 约 2,900kg
